仮撮影
2002 06/15	ＣＣＤを取り外せましたので、早く完成したくなります。休日中になんとかしたい。
	グリスを塗って後部組立て ペルチェ接触面にグリス ペルチェ周辺に断熱のスポンジを貼っておきます。 ペルチェに粉末断熱材を入れる（前日作業） 三方にシリコン樹脂塗った後、上から粉末断熱材を流し込みます。 この断熱材は中空のガラス玉ですが、砂状で非常に小さいのでペルチェ素子の隙間からどんどん中へ入っていきます。 入り終わったら上部にもシリコン樹脂を塗って封印します。 ペルチェを収める

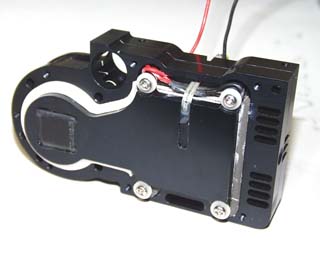

	冷却板用断熱カバー（前日作業） 低発泡塩ビ板(5t)を加工。 断熱カバーを取り付け 冷却板の背面を断熱します。 ＣＣＤを固定（前日作業） エポキシ樹脂でＣＣＤを固定します。 冷却板組み付け ＣＣＤ裏面のオスコネクターと冷却カバーのメスコネクターで嵌合させます。 温度差の大きい部分でのコネクター使用は信頼性が低下しますが、 構造上しかたがない。 ＣＣＤ延長ケーブル（前日作業） 細かい半田付け作業は疲れます。 Ｅ５０００に延長ケーブル取り付け 奥のコネクターに差し込みます。 後部冷却ユニットをＥ５０００に取りつける ＣＣＤ延長ケーブルをはめる 写真左がＥ５０００。中央から右が冷却ユニット。 中に見えるのがコネクター はめるのに３０分もかかり、もうヘトヘト。 Ｅ５０００初撮影 ようやくＣＣＤが付いたので、電源ＯＮして撮影する。 ＣＣＤに保護テープが貼ったままですし、レンズも付いていないので真っ白、と言うかピンク。 無事にＣＣＤ延長成功。 冷却ユニットを組み立ててＣマウントレンズを取りつける 早く物体を撮影したくなり、安物レンズを取り付け撮影します。 基板を仮配線して電源ＯＮ 危なっかしい配線ですが、撮影したい一心であせっています。 モニターに映った初の映像 フランジバックが長すぎて２０ｃｍ先の物しかピントが合いません。 初実画像（コタツ板に乗っている物達） マゼンタが強烈。モニターではリアルな色に映っているのに。 手前は小ドライバー。チューブは怪しい薬ではなくシリコングリス。 テープ類。配線材料・・・・・・・ ついでにキーボード ホワイトバランス等のセッティングは後回しして撮影しています。 これもコタツの上の風景。その他改造部品で山盛りになっています。 今日も真夏のような陽気なのにコタツ布団が取っ払えず悲惨な状況です。
